serie: Zubehör

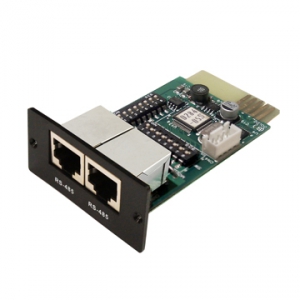

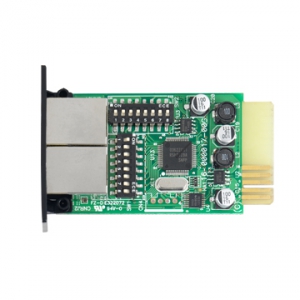

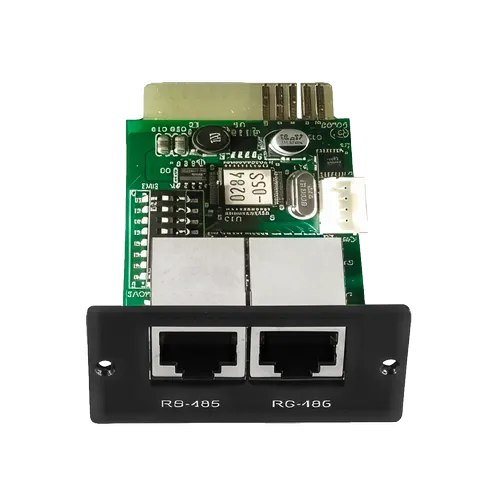

ORVALDI Modbus card
Die Modbus-Karte ermöglicht eine zuverlässige Kommunikation zwischen USV-Anlagen oder Photovoltaik-Wechselrichtern und Computern und Überwachungssystemen, die das Standardprotokoll Modbus RTU verwenden. Sie ist ideal für industrielle Umgebungen und Anlagen, die eine zentrale Überwachung und Steuerung erfordern.
Hauptmerkmale:
- Unterstützung des Modbus RTU-Kommunikationsprotokolls über den RS-485-Anschluss (isolierter RJ45-Anschluss)
- Konfigurierbare Baudrate: 2400 / 4800 / 9600 / 19200 bps
- Unterstützung von Paritäten: Gerade, Ungerade, Keine
- Unterstützung für das Lesen und Schreiben von Modbus-Registern (Holding Registers)
- Geringer Stromverbrauch - maximal 0,5 W
- Kompakte Abmessungen: 84 x 43 x 14 mm
- Stromversorgung 12 V
- Betrieb in einem weiten Temperaturbereich: 0-40°C und Luftfeuchtigkeit: 0-95%
- Die Modbus-Karte ermöglicht eine zuverlässige Kommunikation zwischen USV-Anlagen oder Photovoltaik-Wechselrichtern und Computern und Überwachungssystemen, die das Standardprotokoll Modbus RTU verwenden.
- Sie ist ideal für industrielle Umgebungen und Anlagen, die eine zentrale Überwachung und Steuerung erfordern.
Die Karte wird in Notstromüberwachungssystemen und Photovoltaikanlagen eingesetzt, wo eine zuverlässige Datenübertragung, eine zentrale Verwaltung und eine schnelle Diagnose des Gerätebetriebs erforderlich sind.
DOWNLOAD:
Modbus protocolOPTION „HOHE QUALITÄT“:
ORVALDI ersetzt, repariert oder entschädigt gemäß den Versicherungsbedingungen ORVALDI-Produkte und/oder angeschlossene Geräte im Falle eines Schadens infolge eines Stromstoßes. Der maximale Gesamtbetrag der Entschädigung beträgt 5000Euro (fünftausend Euro).

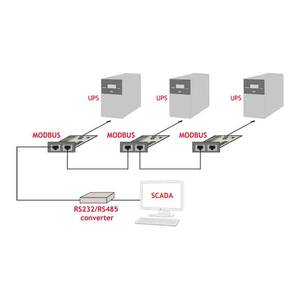

Anwendung der Modbus-Karte
Die Modbus-Karte ermöglicht die Kommunikation zwischen mehreren USVs und dem Host-System (z. B. SCADA) über den RS-485-Bus. Jede USV ist mit einer speziellen Modbus-Karte ausgestattet, die eine Kommunikationsschnittstelle bietet. Die Daten werden von den Geräten über einen RS232/RS485-Konverter zur weiteren Verarbeitung und Analyse in Echtzeit an einen Computer gesendet.
Produktübersicht
TECHNISCHE DATEN:
| MODELL | Modbus |
| Protokoll | Modbus RTU |
| Netzwerkverbindung | RS-485 über isolierten RJ45-Anschluss |
| Baudrate | 2400 bps / 4800 bps / 9600 bps / 19200 bps |
| Parität | Gerade / Ungerade / Keine |
| Stromversorgung | 12 V |
| Nettogewicht (kg) | 34,7 g |
| Stromverbrauch | max. 0,5 W |
| Betriebstemperatur | 0~40°C |
| Betriebsfeuchtigkeit | 0~95% |
| Abmessungen, T x B x H (mm) | 84 x 43 x 14 |
